流量と圧力差

【第36回午後09】

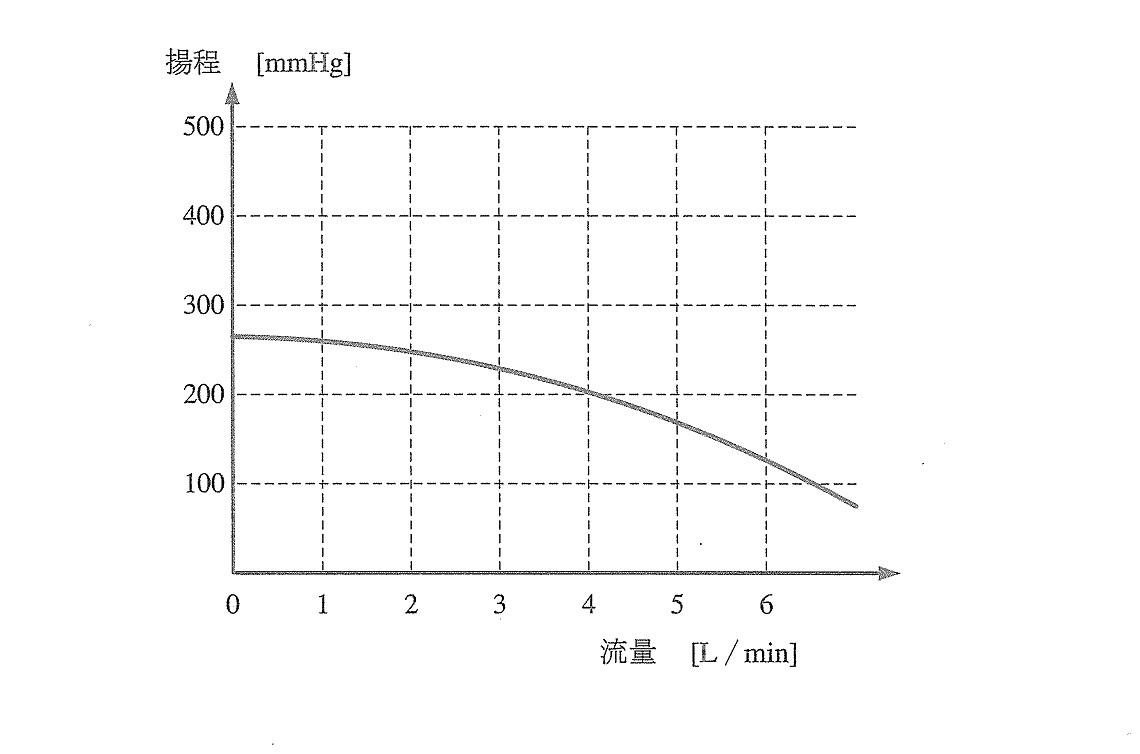

図はある遠心ポンプを一定の回転数で駆動したときの流量-揚程（圧力差）特性を示したものである。
このポンプが出口圧240mmHgに対して流量4L/minを駆出しているとき、ポンプ入り口圧[mmHg]はいくらか。



図より流量4L/minのときの揚程（圧力差）は200mmHgと読み取れる。
（揚程）＝（ポンプ出口圧）－（ポンプ入口圧）
なので、求めるポンプ入口圧は、240－200＝40mmHgとなる。
