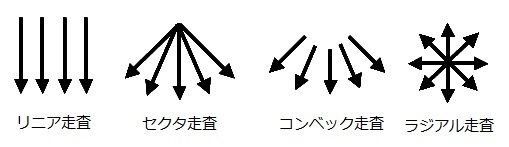

各種走査方式の比較

	リニア走査	セクタ走査	コンベック走査	ラジアル走査
走査形状	ビーム直線状に走査	ビームを扇形に走査	ビームを円弧状に走査	ビームを円周360°に走査
特徴	 近距離で広視野が得られる  小型形状に作成しやすい	 肋間を通し肝ドーム走査がしやすい	 深部で広視野が得られる。  圧迫走査がしやすい	 体腔内から全周視野を得る。
用途	 腹部検査  体表組織  乳腺検査  甲状腺検査	 循環器一般検査	 腹部一般検査	 経食道消化器検査  経直腸前立腺検査



• 超音波断層像は反射エコーの時間差を利用して抽出する。
• 超音波の周波数が高いほど距離分解能が良い。
• 組織中の音響インピーダンスの異なる境面からの反射を利用している。
• 超音波ビーム幅が狭いほど方位分解能が高くなる。
• 超音波の周波数が低いほど体内での減衰は小さい。
• 一般に指向性が鋭いほど方位分解能は高い。
• Bモード画像は反射波の強さを画像化する。
• Bモードは超音波ビームを走査して行う測定法。
•  振動子
• 電圧⇔音に相互に変換する圧電効果をもつ。
• 圧電素子が利用されている。



• ドプラ法では、
• 心腔内や血管を流れる血流速度情報を得ることができる。
• 得られた血流情報をもとに圧格差や弁口面積などの2次情報が計算によって求められる。
• 胎児心拍数の測定に用いる。
• カラードプラ法では血液速度の角度依存性がある。
